硅胶制品的披锋问题
我们对于一些客人的高要求的产品，已经是超出我们固态工艺的要求了，披锋做无毛边，现在唯一的
现象是表面有一点绒毛，大概几个丝，0.1mm以下。客人想着很多方法来试验，换材料，换料重，
唯一不改的，就是硬度，还有产品的外观要求还有颜色。我们现在产品的硬度要求是70度的材料，
流动性差了一点，试了一下加一点气相胶，硬度降了五度，改善的情况不是很明显。所以打了几次样品
之后，客人还是不改口，一定要外观漂亮。我们的建议是，如果要求高，只能做液态的，硅胶固态
工艺做的时候，是模具压材料，材料在型腔里面流动，填满模具的型腔，最终成型一个完整的产品。
多余的材料会溢过合模线，流入排料槽，后期手工撕边的时候可以修除掉，这样就造成硅胶下刀的地方
会一个下刀口，也可能会几个地方，有锯齿形状披锋。

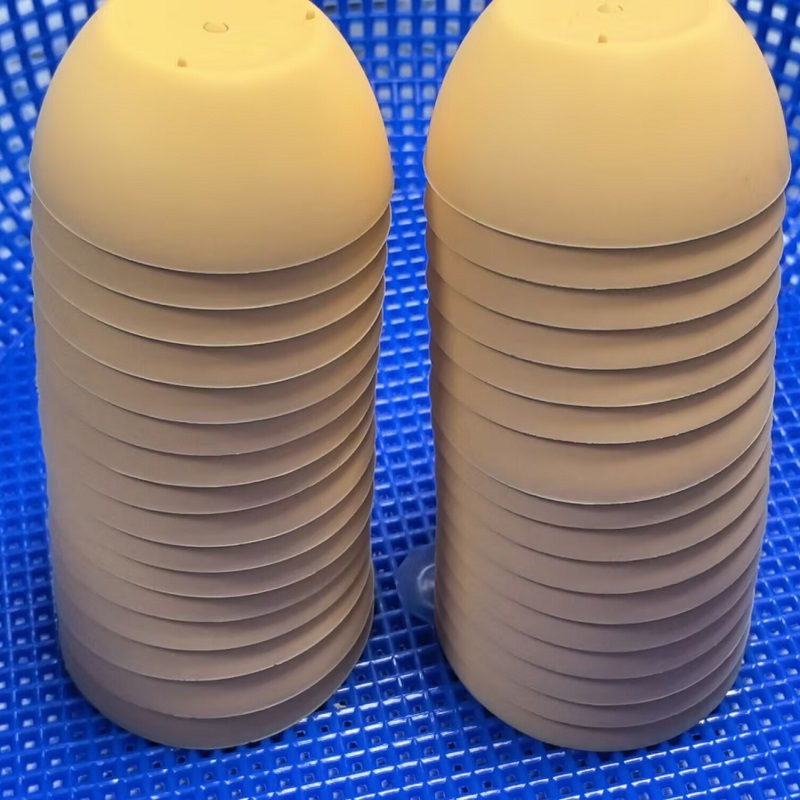

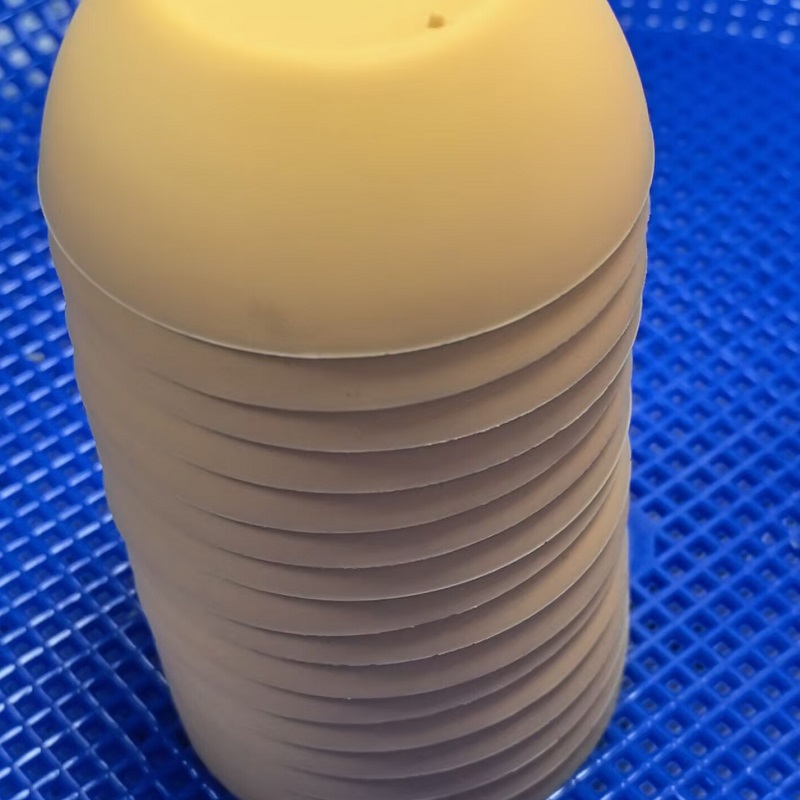

我们现在生产的情况是，产品已经是一个一个的称料，刚好产品的重量，毛边料都是一点散料。

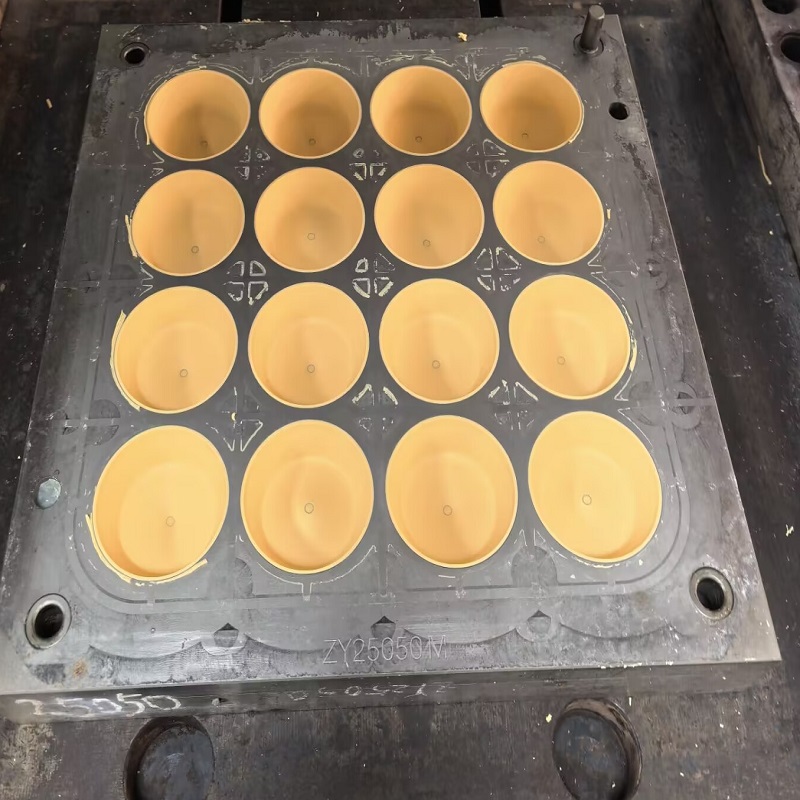

模具一打开看的情况是产品单个单个的在型腔内，披锋粘上模，披锋都是用风枪每个的吹下来。
我们的建议是先修一下模具，降低硬度，或者改成液态射出工艺生产，不然问题还是有，一直
无法改善。
大家有什么好的建议或者想法需要咨询的，欢迎留言关注我们择优硅胶！
