硅胶洗头刷打样问题点
我们今天来讨论一下关于硅胶洗头刷的试模打样问题点，这个是一个日本的客人，他们是目前美容仪这块的高端客人，对产品要求比较高，据说手柄部分是镀金的，所以产品细节很重要，必须每个细节都要做好。我们关于颜色差异和表面脏污以及缝隙问题一起分析讨论一下。
硅胶洗头刷以其柔软亲肤、按摩舒适的特性广受欢迎。然而，在其生产过程中，尤其是试模与量产阶段，一些顽固的技术问题时常困扰着工程师与品质人员。其中，因盖子与底座厚度不均导致的颜色差异、装配后的明显缝隙、以及鲜艳颜色（特别是黄色）在烘烤后变色是最具代表性的三大难题。本文将深入剖析这些问题背后的根源，并提供系统的解决方案。
一、 厚度不均导致的颜色差异问题

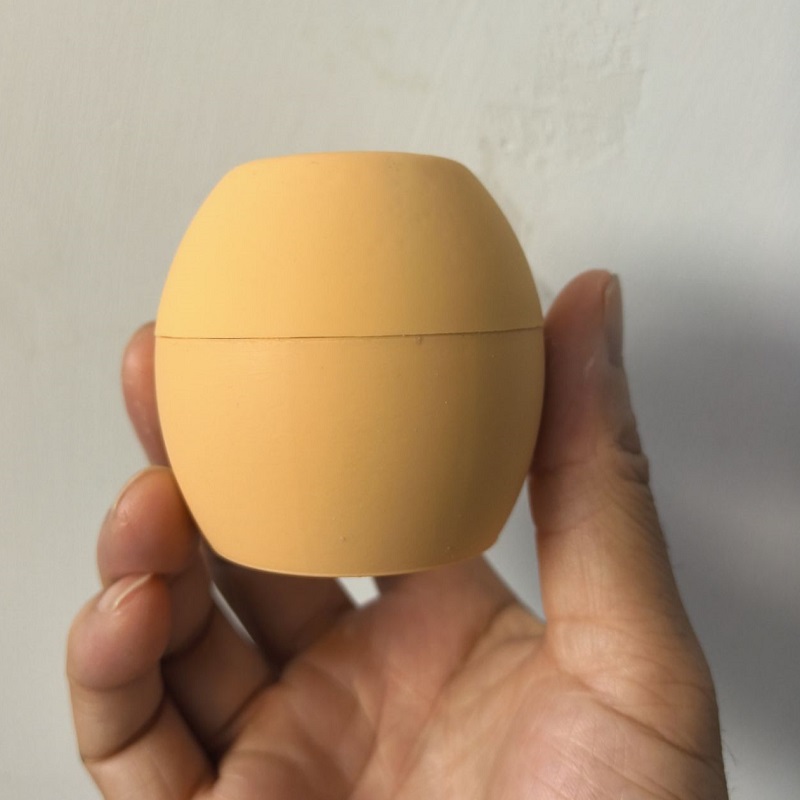

现象：洗头刷的盖子（通常较薄）和底座（刷体部分，较厚）使用同一批料、同一台机成型，但出来后颜色肉眼可见不一致，厚件看起来可能更深或更浅。
根本原因分析：
- 硫化程度不同：硅胶的固化（硫化）是一个需要热量和时间的过程。较厚的部件，其中心部位达到所需硫化温度的速度比薄壁区域慢。因此，在相同的硫化时间内，厚件的整体硫化程度可能低于薄件，导致其透光率和表面光泽度出现差异，从而在视觉上产生色差。
- 色粉分散性与收缩率：硅胶在固化时会产生收缩（通常为2-4%）。不同壁厚区域的收缩力和方向不同，会影响内部色粉的取向和分布。厚壁区域收缩率更大，可能导致颜色显得更集中或更深。
- “肉厚效应”本身：即使完全硫化，光在不同厚度介质中的传播和反射路径不同，也会造成视觉上的颜色深浅差异。
解决方案：
· 优化模具设计（首要方案）：在保证结构强度的前提下，尽量使盖子和底座的壁厚均匀化。对于必须存在的厚壁区域，应采用“偷胶”（通过设计骨位或凹槽来减少局部肉厚）的方式，使整个部件的冷却速率趋于一致。
· 调整硫化工艺：针对厚件，适当延长硫化时间或提高模温，确保其核心区域也能充分固化。可以采用T型曲线仪来监测不同厚度点的实际温度，从而精准设定工艺参数。
· 色粉预分散与补偿：与色粉供应商紧密合作，提供最终的部件厚度数据。他们可以通过调整色粉配方（如增加/减少遮盖力强的色粉比例）来进行颜色预补偿，使不同厚度部件在视觉上趋于一致。
· 二次硫化：将成型后的零件统一进行二次烘烤，使所有部件的硫化程度达到完全一致，从而消除因硫化度不同造成的色差。
二、 装配缝隙问题

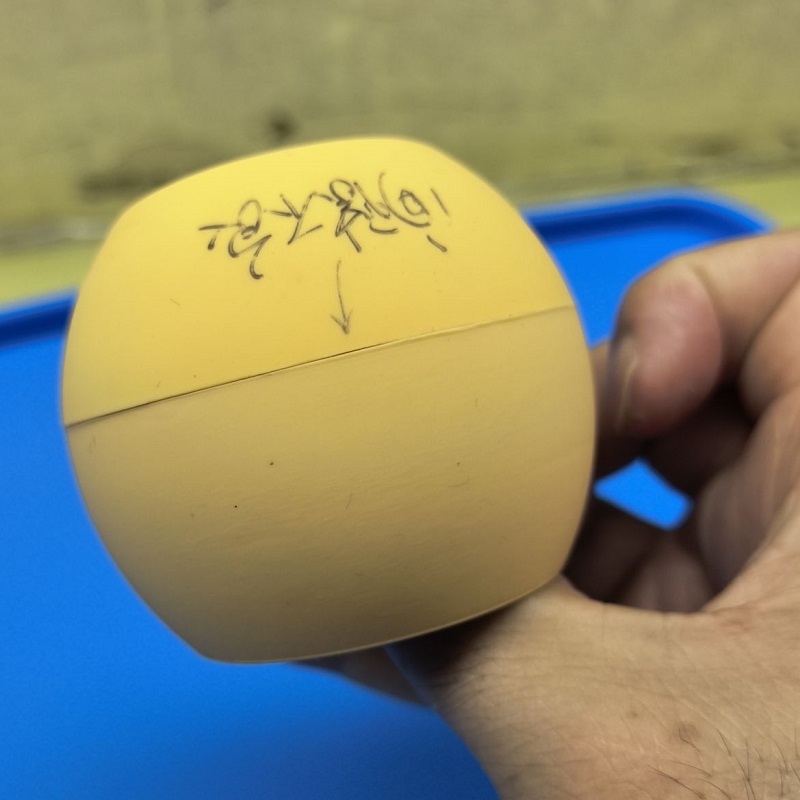

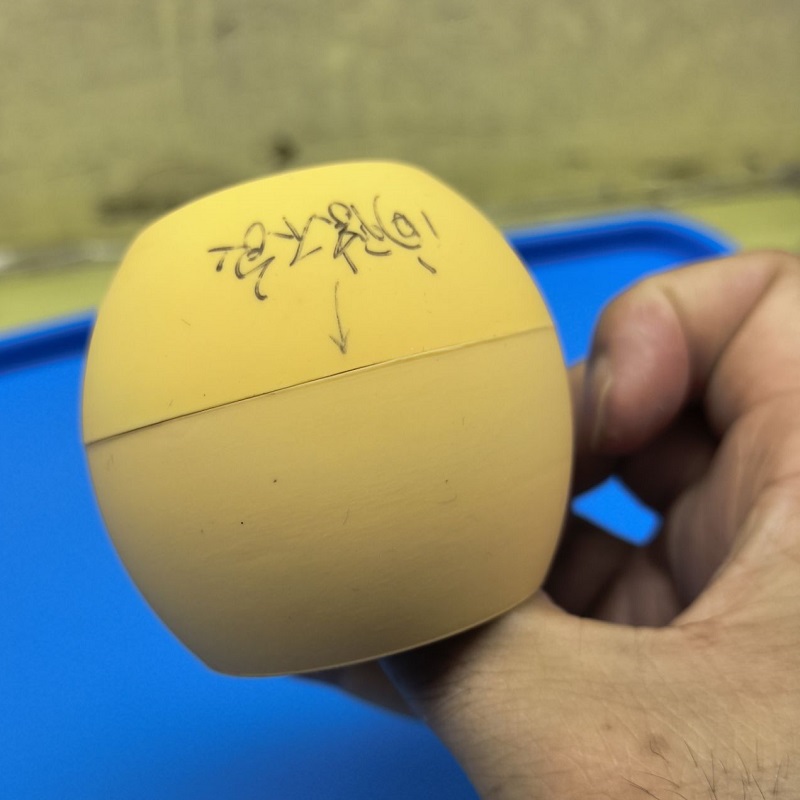

现象：盖子和底座在设计上应该是紧密配合的，但成品套起来后，接口处存在明显缝隙，影响美观和密封性（防止进水）。
根本原因分析：
- 不同收缩率：这是最核心的原因。盖子和底座因其形状、结构和壁厚不同，在实际成型时的实际收缩率与理论计算值有偏差。例如，有密集刷齿的底座其收缩会受到限制，而平坦的盖子则收缩更自由，导致两者成型后的配合尺寸出现偏差。
- 模具设计公差不足：初期模具设计时，没有为两个配合件预留足够的配合公差（如过盈配合的尺寸估算错误）。
- 变形：如果顶出不平衡或冷却不均，导致部件发生轻微翘曲变形，也会无法紧密贴合。
解决方案：
· 精准的收缩率测算：在首次试模后，必须对盖子和底座进行3D扫描，精确测量其实际尺寸，并与模具图纸对比，反向计算出每个部件的实际收缩率。依据这个真实数据，而不是理论值，去修正模具型腔的尺寸。
· 设计配合公差带：将配合尺寸从一个固定值改为一个范围（公差带）。例如，将接口设计为轻微的过盈配合（约0.1mm-0.3mm），依靠硅胶的弹性变形来实现紧密套合。
· 增加定位结构：在盖子和底座的配合处设计卡扣、防呆柱或导向斜面。这不仅能掩盖微小的缝隙，还能确保装配到位，提升整体感和品质感。
· 优化冷却系统：改善模具冷却水道设计，确保部件均匀冷却，减少因内应力导致的变形。
